Unsere neuer DC-DC Batterielader aus der BCDi-Serie mit 1,5kW

Zur Ladung der Fahrzeugbatterie aus dem Traktionsakku bei E-Fahrzeugen steht Ihnen die DC-DC Batterielader-Serie BCDi im Leistungsbereich von 300 – 3000W zur Verfügung.

Die Eingangsspannungsbereiche erstrecken sich von 27-900VDC. Eingesetzt werden die Wandler in E-Fahrzeugen, Baumaschinen und Sonderfahrzeugen.

Technische Daten

  • Eingangsspannungsbereich 1:2
  • Einschaltstrombegrenzung
  • Strahlungs- und Störfestigkeit entsprechen CE
  • Kurzschlussfest
  • Übertemperaturgesichert
  • Steckbare Anschlüsse (Molex Mini Fit Senior)
  • Kontakt – Konvektions- und Wasserkühlung möglich
  • Schock- und Vibrationsresistent
  • Feuchtigkeit bis 100%
  • Schutzgrad bis IP 69K möglich

Der neue Batteriewandler BCu12000

Der neue Batteriewandler BCu12000 wurde speziell für ein kleines Wasserstoffauto entwickelt.

Seine Aufgabe ist es mit dem Strom der Brennstoffzelle den Traktionsakku zu laden. Die Brennstoffzelle liefert 12KW (30-60V 380A). Der Akku wird mit 180A auf maximal 120V geladen.

Der Luftgekühlte BCu12000 erreicht dabei einen Wirkungsgrad von 96-97%. Die Kommunikation erfolgt über analoge Schnittstellen (0-10V).




Technische Daten

  • Abmessungen: 350x160x85mm
  • Leistung: max. 12kW
  • Steuersignale 0-10V für
  • Ein- und Ausgangsstrom
  • Ein- und Ausgangsspannung
  • Regelung on/off
  • Luftkühlung
  • Hilfsspannung 24VDC 1A
  • Restwelligkeit < 1V 400kHz
  • Messignale 0-10V
  • Ein- und Ausgangsstrom
  • Ein- und Ausgangsspannung
  • Temperatur
  • Reglerüberwachung

Schaltregler zur Wasserstofferzeugung – SVd160A

Zur Erzeugung von Wasserstoff in einem Fahrzeug wird der SVd160A mit einer Eingangsspannung von
9-36V und einem Ausgang von 3V 160A verwendet. Die Abmessungen des Geräts sind 120 x 60 x 70mm inkl. Wasserkühlung, jedoch ohne Anschlüsse.

Technische Daten

  • Schaltfrequenz: 200kHz
  • Leistung max. 500W
  • Wirkungsgrad: ca. 90%
  • Gewicht: ca. 1 kg
  • Einstellbereich des Ausgangsstroms: 10-160A
  • Kurzschlussfest: ja
  • Kühlwassertemperatur max 70°C

HV20W1-4/2580 mit Medizinzulassung

Unser HV20W1 mit einer Ausgangsspannung von 2580V und max 1mA Ausgangsstrom wird in ein Medizingesrät zur Versorgung des Gassensors eingebaut. Dieses Gerät hat, und somit unser Wandler, die Medizinzulassung vor einigen Wochen mit Erfolg abgeschlossen.

Technsiche Daten

  • Abmessungen: 52 x 30 x 12,5mm
  • Eingangsspannung: 24V +/-10%
  • Ausgangsspannung: 2580V +/- 1%
  • Trennspannung: 3,5kV
  • Wirkungsgrad: ca. 60%
  • Feuchtigkeit: 100%

90kW Batterielader

Für ein Wasserstofffahrzeug wird ein 90kW Batterielader, der von einer 500A Brennstoffzelle versorgt wird, benötigt. Dieser Batterielader wurde durch Verschaltung von sechs BC-HP Modulen á 15kW realisiert.
Mit diesem universellen System lassen sich Hochleistungswandler auch in kleiner Stückzahl Kostengünstig realisieren.

Technische Daten

  • Eingangsleistung max. 90 kW
  • Wirkungsgrad bei 180V Eingang ca. 96%
  • Kühlwassertemperatur max. 70 C°
  • Sehr schock- und vibrationsresistent
  • Lebenserwartung ca. 80.000h unter Volllast
  • Abmessungen 430 x 400 x 230 mm
  • Trennspannungen:
  • Primär/Senkundär 2.500V
  • Primär/Chassis 2.500V
  • Sekundär/Chassis 2.500V
  • Primär-Sekundär/Steuerein- und ausgänge 2.500V
  • Analogein- und -ausgänge 0-10V für:
  • Eingangsstrom 0-500A
  • Eingangsspannung 0-340VDC
  • Ausgangsstrom 0-170A
  • Ausgangsspannung 0-700V
  • Digitaleingänge:
  • Vorladung On/Off
  • Regelung On/Off
  • Digitalausgänge:
  • Regelung OK
  • Temperaturen

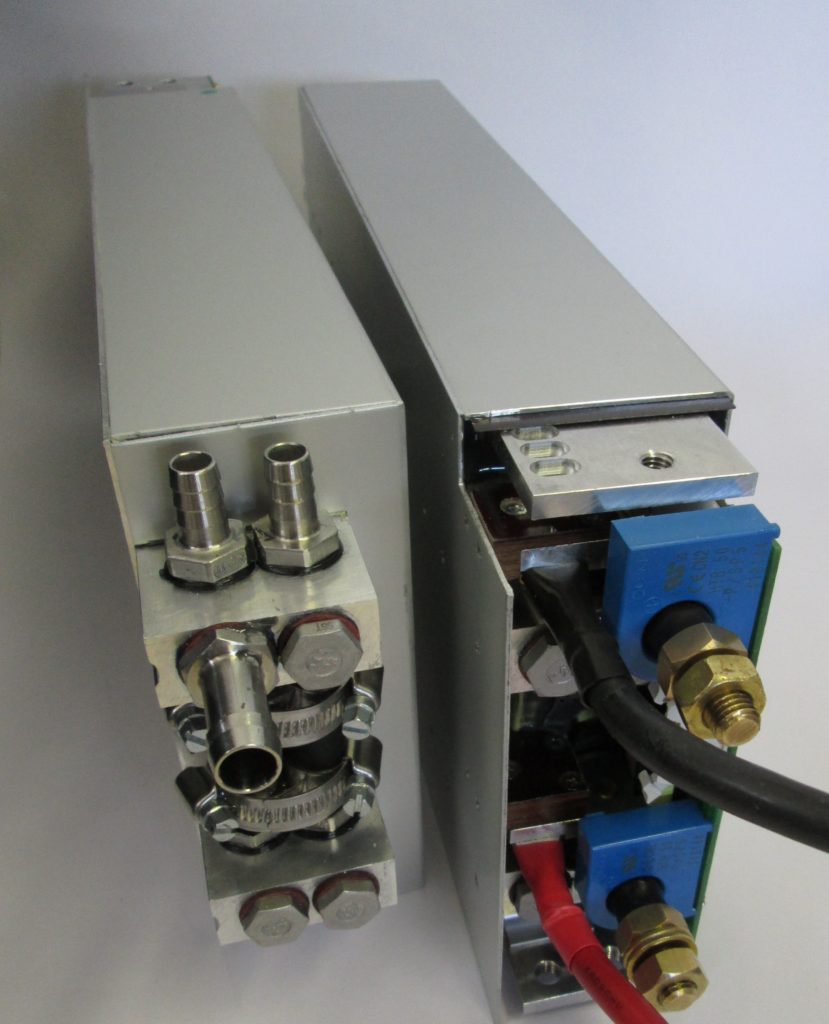

Hochleistungsschaltregler BC-HP

Das neue modulare Schaltreglersystem BC-HP besteht aus zusammenschaltbaren Modulen. Damit lassen sich Hochleistungswandler fast jeder Leistung realisieren. Die Module stehen im Leistungsbereich von 6 bis 21kW zur Verfügung. Um höhere Leistungen zu erreichen werden z.B. sechs Module á 15 kW zu 90 kW verschaltet. Jedes Modul enthält mehrere Stufen, Einschaltstrombegrenzung (Vorladung), Synchronisierung und alle notwendigen Überwachungen für einen sicheren Betrieb. Die Trennspannungen sind 2,5kV. Wobei die Steuerein- und -ausgänge potenzialfrei sind. Der Wirkungsgrad liegt bei 15kW und einer Eingangsspannung von 180V bei 95-97%. Die Kühlung erfolgt über integrierte Flüssigkeitkühler, welche die Halbleiter auf 15C° über Kühlflüssigkeit kühlt. Die Abmessungen eines 15 kW Moduls sind 390x175x75mm.

Bidirektionaler Zwischenkreiswandler

Zur Versorgung eines Zwischenkreiskondensators mit mehreren mF und einer Spannung von 300-700V von einer Batterie mit 24 oder 48V wurde dieser Wandler konzipiert. Zur Rekuperation kann der Wandler umgeschaltete werden und speist Energie zurück auf den Niederspannungsakku. Wird mehr Leistung benötigt, können mehrere Wandler parallelgeschaltet und über eine analoge Schnittstelle gesteuert werden.

Technische Daten

  • Leistung max. 1kW
  • Abmessungen 105x95x50mm
  • Sehr resistent gegen Schock und Vibration
  • Feuchtigkeit bis 100%
  • Parallelschaltbar
  • Synchronisierbar
  • Stromausgleich
  • Trennspannung bis 2500VDC
  • Strom- und Spannungsmessausgänge 0-10V
  • Strom- und Spannungssteuereingänge 0-10V

Brennstoffzellen-Laderegler

Der Laderegler SVUD1800-44 ist das Bindeglied zwischen Brennstoffzelle und Akku und für mobile oder stationäre Energieversorgung mit Wasserstoff geeignet. Er kann Batterien von 24-96V mit einer Leistung bis 4kW laden. Ein besonderes Augenmerk wurde dabei auf das Volumen und den Wirkungsgrad gelegt.

Technische Daten

  • Wirkungsgrad 95-98%
  • Abmessungen 150x100x50mm
  • Kontaktkühlung oder Wasserkühlung
  • Kurzschlussfest
  • Überspannungssicher
  • IP65
  • Steuerspannung für die Stromregelung 0-10V

5kW Ladewandler für Brennstoffzellenflugzeug

Der neu entwickelte Ladewandler arbeitet mit einer Eingangsspannung von 180-340VDC und lädt einen Akku bis ca. 340VDC mit einem Wirkungsgrad von 97%. Über die CAN-Schnittstelle werden Ausgangsstrom, Ausgangsspannung, Eingangsspannung, Eingangsstrom und Temperatur ausgegeben. Die Ausgangsspannung und der Ausgangsstrom lassen sich damit einstellen.

Technische Daten

  • Integrierte Wasserkühlung
  • CE
  • IP65
  • Keine Höhenbegrenzung
  • Gewicht <2kg
  • Übertemperatur geschützt
  • Überspannungs geschützt
  • Sehr Schock und Vibrations resistent
  • Abmessungen: 130x125x65mm

Überarbeitete Hochspannungswandler-Serie HV-N

hvn

Die Module der überarbeiteten Hochspannungsserie sind in den Leistungsbereichen 10, 15, 20, 25, 30, 35,40 bis hin zu 45 Watt erhältlich. Begonnen mit dem Redesign wurde bei den 10, 15 und 20 Watt Geräten. Diese sind erhältlich im Metall- (2x1x0,4 Zoll) oder Kunststoffgehäuse (52x30x12,5 mm). Bei der Überarbeitung wurde speziell auf den Wirkungsgrad geachtet.

Dieser beträgt nun, abhängig von Ein- und Ausgangsspannung, bis zu über 90 Prozent. Durch die Verringerung der Verlustleistung, zum Teil auf die Hälfte, wurde es möglich 20 Watt in einem 2 x 1 Zoll Gehäuse zu bauen und dabei noch die Oberflächentemperatur geringer zu halten als bei der Vorgängerserie. Der Arbeitstemperaturbereich beginnt bei -55 und endet bei +125C° Oberflächentemperatur. Es sind jedoch auch Geräte mit bis zu 150C° möglich. Wie schon die Vorgängermodelle bietet die neue Serie folgende interessante Funktionen:
